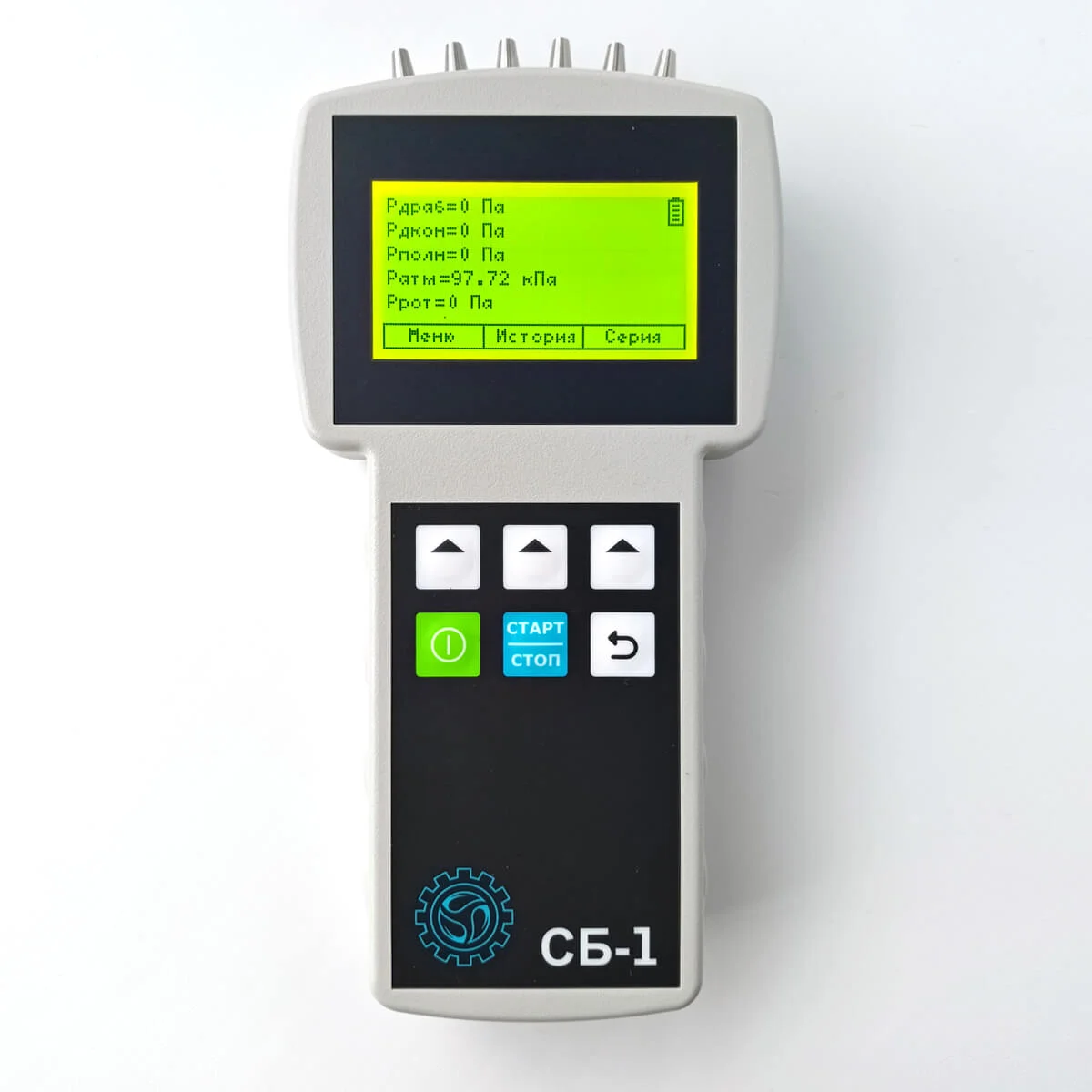

Измеритель дифференциального давления СБ-1

Назначение

Измеритель дифференциального давления «СБ-1» является современным прибором, позволяющим качественно реализовать требования методов измерения промышленных выбросов в атмосферу и методов измерения характеристик вентиляционных систем.

Устройство прибора включает датчик измерения атмосферного давления и 4 датчика измерений дифференциального давления, работающих одновременно: два датчика с диапазоном 0−2,5 кПа и два датчика — 0−10 кПа.

Показатели точности датчиков измерителя СБ-1, на всем диапазоне измерений, соответствуют классу точности не хуже первого, по ГОСТ 18 140–84.

Возможности

При измерении промышленных выбросов в атмосферу измеритель СБ-1 позволяет:

— проводить одновременно измерения полного, статического и динамического давления в рабочих точках сечения газохода, динамического давления в контрольной точке и атмосферного давления (требование пунктов 3.3.2 и 3.3.3 ГОСТ 17.2.4.06−90);

— собрать множество измерений в серию для последующей обработки и сохранить в памяти прибора. А также произвести на месте измерений все необходимые промежуточные расчеты;

— одновременно контролировать параметры в газоходе и в системе пробоотбора, что необходимо для правильного соблюдения условий изокинетичности пробоотбора (по ГОСТ 33 007–2014) и при измерении параметров влажности газа (по ГОСТ 17.2.4.08−90).

Для контроля параметров вентиляционных систем измеритель СБ-1 позволяет (ГОСТ 12.3.018−79):

— одновременно собирать все нужные для расчета давления в рабочих точках и сохранить данные серии контрольных точек в памяти прибора;

— за счет возможности одновременного измерения полного давления в двух точках СБ-1 позволяет максимально точно оценить потерю полного давления в элементе газохода;

— градуировка датчиков измерителя производится в положительном и отрицательном диапазоне значений, позволяя уменьшить затраты времени на подключение шлангов.

Отличительные особенности СБ-1:

— СБ-1 работает в режиме измерений в реальном времени или в режиме серии измерений, позволяя пользователю выбрать наиболее удобный для себя способ сбора данных. В режиме серии измерений прибор собирает данные множества измерений (до 250) и сохраняет их в энергонезависимую память прибора;

— СБ-1 оснащен внутренней энергонезависимой памятью, объемом 32 Гб, предназначенной для хранения данных измерений. Структура хранения данных позволяет легко получить доступ к просмотру ранее проведенных измерений;

— заряд СБ-1 осуществляется через порт USB type-C. Зарядка может осуществляться, в том числе, и через переносные зарядные устройства (PowerBank);

— в измерителе СБ-1 реализована система расчета средних по потоку газа параметров вентиляционной системы (давлений, скорости, объемного расхода).

Цена на измеритель СБ-1 по запросу: medwest1998@mail.ru

Метрологические и технические характеристики

Диапазон измерений дифференциального давления (Рдраб и Рдкон)	Па	от 0 до 2500
	мм вод. ст.	от 0 до 250
Диапазон измерений дифференциального давления (Рполн и Ррот)	Па	от 0 до 10000
	мм вод. ст.	от 0 до 1000
Диапазон измерения атмосферного давления	Па	от 80 до 110
	мм вод. ст.	от 600 до 825
	атм.	от 0,79 до 1,08
Пределы основной допускаемой абсолютной погрешности измерений дифференциального давления Δ
– Рдраб и Рдкон	при Р от 0 до 100 включ.	Па	±1
	при Р от 0 до 10 включ.	мм вод. ст.	±0,1
	при Р св. 100 до 2500	Па	±(0,5+0,005·Р)
	при Р св. 10 до 250	мм вод. ст.	±(0,05+0,005·Р)
– Рполн и Ррот	при Р от 0 до 500 включ.	Па	±3
	при Р от 0 до 50 включ.	мм вод. ст.	±0,3
	при Р св. 500 до 10000	Па	±(1+0,005·Р)
	при Р св. 50 до 1000	мм вод. ст.	±(0,1+0,005·Р)
Пределы допускаемой абсолютной погрешности измерений атмосферного давления	кПа	±0,2
Пределы допускаемой дополнительной погрешности при отклонении температуры окружающего воздуха на каждые 5 ºС от нормальной (20 ± 5) ºС при измерении дифференциального давления	Па	±(1+0,001·Р)
	мм вод. ст.	±(0,1+0,001·Р)
Масса	кг	0,6
Габариты, ДхШхВх	мм	235х115х42
