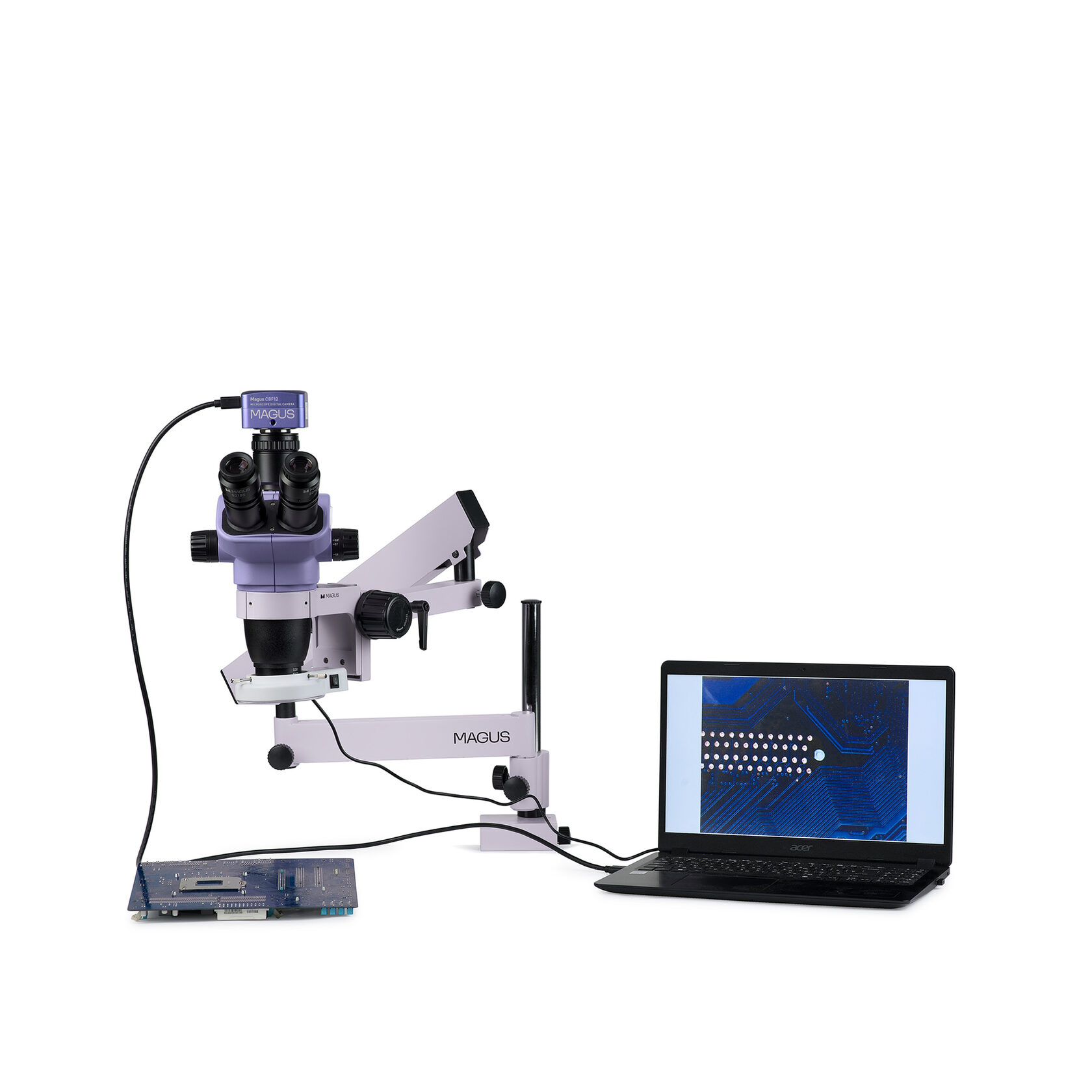

Микроскоп стереоскопический цифровой для пайки и ремонта КИП MAGUS Stereo D7TR

Назначение

Готовое решение для пайки, ремонта и контроля качества изделий создано на базе оптической головы серии MAGUS Stereo 7H и универсального штатива MAGUS UT1.

Описание

Стереоскопический микроскоп с оптической схемой Грену сохраняет ясность рельефа поверхности без потери пространственной ориентации и гарантирует необходимую глубину резкости. Тринокулярный микроскоп подходит тем, кто предпочитает сохранять привычное положение тела при работе с инструментом и смотреть в окуляры.

Камера в составе цифрового микроскопа документирует рабочий процесс, промежуточные и конечные результаты. Камера оснащена интерфейсом USB 3.0 и выводит изображение на экран компьютера. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0.

Микроскоп оснащен кольцевым осветителем отраженного света.

Микроскоп оптимизирует рабочее место оператора, повышает комфорт работы и продуктивность специалиста.

Цифровая камера

Цифровая камера, установленная в канал визуализации при помощи адаптера C-mount, задокументирует промежуточные и конечные этапы работы. Эта функция используется для контроля качества и создания информационной базы. Камера 20 Мпикс реализует необходимое разрешение при работе со стереоскопическим микроскопом. Матрица размером 1/1,8" с адаптером 0,5х выведет на экран компьютера поле зрения 42,8х32,0 мм при минимальном увеличении микроскопа.

Блок оптики

Панкратический объектив плавно изменяет увеличение в 6,7 раза без потери фокуса. Микроскоп формирует прямое (неперевернутое) объемное изображение. Дополнительная насадка на объектив 0,5х изменяет диапазон увеличения, поле зрения и рабочее расстояние микроскопа.

Увеличение 3,4–22,5х и рабочее расстояние 177 мм для пайки достигаются с применением насадки 0,5х. Увеличение 6,7–45х и рабочее расстояние 105 мм для контроля качества достигаются без использования насадки 0,5х. Манипуляции с инструментом требуют от микроскопа большего поля зрения, чем визуальное наблюдение при контроле качества. При наблюдений в окуляры диаметр поля зрения с насадкой 0,5х составляет 65,7 мм при увеличении микроскопа 3,4х, а при увеличении 22,5х – 9,7 мм. В базовую комплектацию включены окуляры 10х/22 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках

Осветитель

Кольцевой осветитель с регулировкой яркости реализует бестеневое освещение объекта. 144 светодиода с «холодной» цветовой температурой 6500 К гарантируют освещенность 18 000 лк при рабочем расстоянии 105 мм.

Штатив

Универсальный штатив расширяет рабочую зону и предоставляет больше свободы в выборе положения оптической головы над рабочим местом. Штатив состоит из четырех секций и крепится к краю рабочего стола при помощи надежной струбцины, поэтому не занимает место на столе.

Штатив регулирует положение оптической головы по высоте, настраивает горизонтальный вынос и вращение. Максимальный вынос по горизонтали составляет 700 мм. Такой штатив позволяет использовать один микроскоп на два рабочих места, если инженеры работают под микроскопом не постоянно

Механизм фокусировки

Механизм фокусировки реализует плавную и комфортную фокусировку. Рукоятки фокусировки расположены коаксиально с двух сторон. Жесткость хода механизма фокусировки регулируется.

Цена на микроскоп MAGUS Stereo D7TR по запросу: medwest1998@mail.ru

Технические характеристики

Конструкция микроскопа: прямой

Поле изображения: стереоскопическое

Методы исследования: светлое поле

Оптическая схема: Грену

Посадочный диаметр оптической головки, мм: 76

Увеличение микроскопа, крат: 6,7–45; с насадкой 0,5х: 3,4–22,5

Визуальная насадка: тринокулярная

Угол наклона визуальной насадки: 45°

Межзрачковое расстояние, мм: 54–75

Посадочный диаметр окуляров, мм: 30

Диоптрийная коррекция: ±5D на каждом окуляре

Окуляры, крат/поле, мм: 10x/22, удаленный зрачок (*опция: 10x/22 мм со шкалой, 15x/16, 20х/12, 25x/9, 30x/8)

Объектив панкратический, крат/рабочее расстояние, мм/поле зрения с окуляром 10х, мм: 0,67–4,5/105/32,8–4,9; с насадкой 0,5х: 0,34–2,25/177/65,7–9,7 (*опция: при использовании дополнительных окуляров и насадок на объектив: 0,34–27/177, 47, 26/65,7–0,9)

Коэффициент трансфокации: 6,7:1

Механизм фокусировки: рукоятки грубой фокусировки расположены с двух сторон

Ход фокусировки, мм: 50

Механизм регулировки жесткости фокусировки: есть

Максимальная высота, мм: 400

Максимальный горизонтальный вынос, мм: 700

Диаметр вертикальной штанги штатива, мм: 25

Длина вертикальной штанги штатива, мм: 275

Максимальная толщина стола для захвата струбциной, мм: 50

Способ освещения: отраженный свет

Источник отраженного света: осветитель кольцевой с регулируемой яркостью

Возможные насадки на объектив, крат: 1,5; 2

Источник питания, В/Гц: сеть переменного тока, 115–230 / 50/60

Диапазон рабочих температур, °C: 0… 40

Диапазон рабочей влажности, %: 20… 85

Технические характеристики камеры

Сенсор: Aptina CMOS

Цветной/монохромный: цветной

Число мегапикселей: 20

Максимальное разрешение, пикс: 5120x3840

Размер сенсора: 1/1,8" (7,17x5,38 мм)

Размер пикселя, мкм: 1,4x1,4

Светочувствительность: 8,4 кэ-/лк·с

Время выдержки: 0,2 мс – 15 с

Возможность записи видео: есть

Кадровая частота, кадров в секунду @ при разрешении, пикс: 20@5120x3840, 45@2560x1920

Место установки: канал визуализации, окулярный тубус вместо окуляра

Формат изображения: *.jpg, *.bmp, *.png, *.tif

Формат видеороликов: *.wmv, *.avi, *.h264 (Win 8 или выше), *.h265 (Win 10 или выше)

Спектральный диапазон, нм: 380–650 (с ИК-фильтром)

Тип затвора: ERS (электронный скользящий затвор)

Баланс белого: авто/ручной

Контроль экспозиции: авто/ручной

Программные возможности: размер изображения, яркость, время выдержки

Выход: USB 3.0, 5 Гб/с

Системные требования: Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, монитор 17" и больше

Программное обеспечение: MAGUS View

Тип крепления: C-mount

Корпус: цельнолитой алюминиевый

Питание: постоянный ток, 5 В, от USB-порта компьютера
