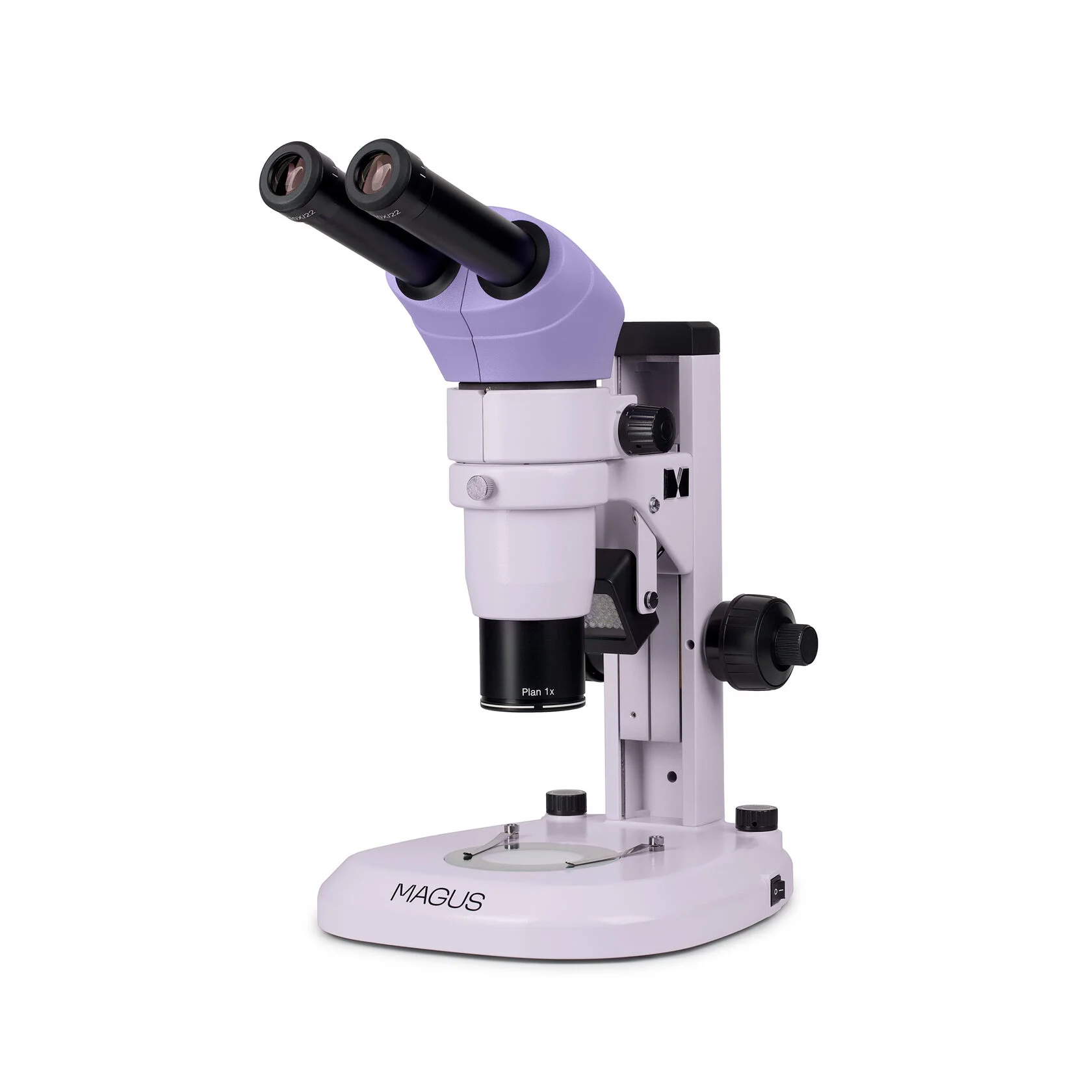

Микроскоп стереоскопический MAGUS Stereo A10

Назначение

Предназначен для наблюдения объемных объектов и деталей их структуры с сохранением виртуальной объемности и ясности рельефа поверхности. Оснащен встроенными осветителями проходящего и отраженного света для исследования прозрачных и непрозрачных объектов.

Микроскоп применяется для судебной экспертизы, промышленной инспекции, в биологии, медицине, микроэлектронике, материаловедении и археологии.

Описание

Оптическая схема Аббе обеспечивает большое поле зрения, высокое разрешение, точную цветопередачу и отсутствие искажений по полю. Она формирует одинаково детализированное и четкое изображение как в окулярах, так и на цифровой камере. Схема Аббе предусматривает установку дополнительных компонентов в оптический путь.

Визуальная насадка

Бинокулярная визуальная насадка с комфортным для длительной работы углом наклона 20°. Для установки цифровой камеры требуется промежуточная насадка с фотовыходом и C-mount адаптер.

Диоптрийная подстройка выполняется на окулярах.

Главный объектив

Для формирования объемного изображения стереомикроскоп Аббе использует общий главный объектив, который расположен строго перпендикулярно плоскости образца. Свет, прошедший через образец или отразившийся от него, попадает в объектив и на выходе распределяется на два параллельных оптических канала. Угол стереоскопичности составляет 11°.

На микроскопе установлен планахроматический объектив 1х, обеспечивающий высокую степень коррекции кривизны поля, сферических и хроматических аберраций. Рабочее расстояние 78 мм.

Трансфокатор

Панкратический объектив – линзовая система параллельных оптических каналов – плавно изменяет увеличение в 10 раз без потери фокуса. Микроскоп формирует прямое (неперевернутое) объемное изображение.

Фокусировка

Коаксиальные рукоятки грубой и тонкой фокусировки расположены с двух сторон штатива. Тонкой фокусировкой удобно пользоваться для точной настройки при работе на увеличении свыше 40 крат. Жесткость хода механизма грубой фокусировки регулируется.

Вставки в столик

В зависимости от объекта наблюдений выбирается стеклянная или черно-белая пластина. Стеклянная пластина обеспечивает равномерное освещение образца и оптимальное рассеивание света при наблюдении прозрачных и полупрозрачных объектов. Черно-белая пластина выбирается для исследования непрозрачных объектов на контрастном фоне: черная сторона – для светлых объектов, белая сторона – для темных.

Источники света

В микроскопе установлены светодиодный осветитель проходящего света (6 Вт) и осветитель отраженного света косого освещения (3 Вт). Срок службы светодиодов – 50 000 часов.

Цена на микроскоп MAGUS Stereo A10 по запросу: medwest1998@mail.ru

Технические характеристики

Конструкция микроскопа: прямой

Поле изображения: стереоскопическое

Методы исследования: светлое поле

Оптическая схема: Аббе

Увеличение микроскопа, крат: 8–80 базовая комплектация (*опция: 2,4–320)

Визуальная насадка: бинокулярная

Угол наклона визуальной насадки: 20°

Межзрачковое расстояние, мм: 55–75

Посадочный диаметр окуляров, мм: 30

Диоптрийная коррекция: ±5D на каждом окуляре

Окуляры, крат/поле, мм: 10x/22, 10x/24 (*опция: 15x/16, 20х/12)

Общий главный объектив: планахроматический 1х (*опция: ахроматический 0,3х, планхароматический 0,5х, планахроматический 2х)

Объектив панкратический, крат: 0,8–8

Рабочее расстояние, мм: 78 (с объективом 1х)

Поле зрения с окуляром 10х/24 мм, мм: 30–2,75

Коэффициент трансфокации: 10:1

Вставка в столик: черно-белая пластина, стеклянная пластина

Механизм фокусировки: рукоятки грубой и тонкой фокусировки коаксиальные, расположены с двух сторон

Ход грубой фокусировки, мм: 105

Механизм регулировки жесткости грубой фокусировки: есть

Способ освещения: проходящий и отраженный свет

Источник проходящего света: светодиод 6 Вт

Источник отраженного света: осветитель косого освещения – светодиод 3 Вт

Источник питания, В/Гц: сеть переменного тока, 220/50; через адаптер питания 5 В, 2А

Диапазон рабочих температур, °C: 5… 35

Диапазон рабочей влажности, %: 20… 80
