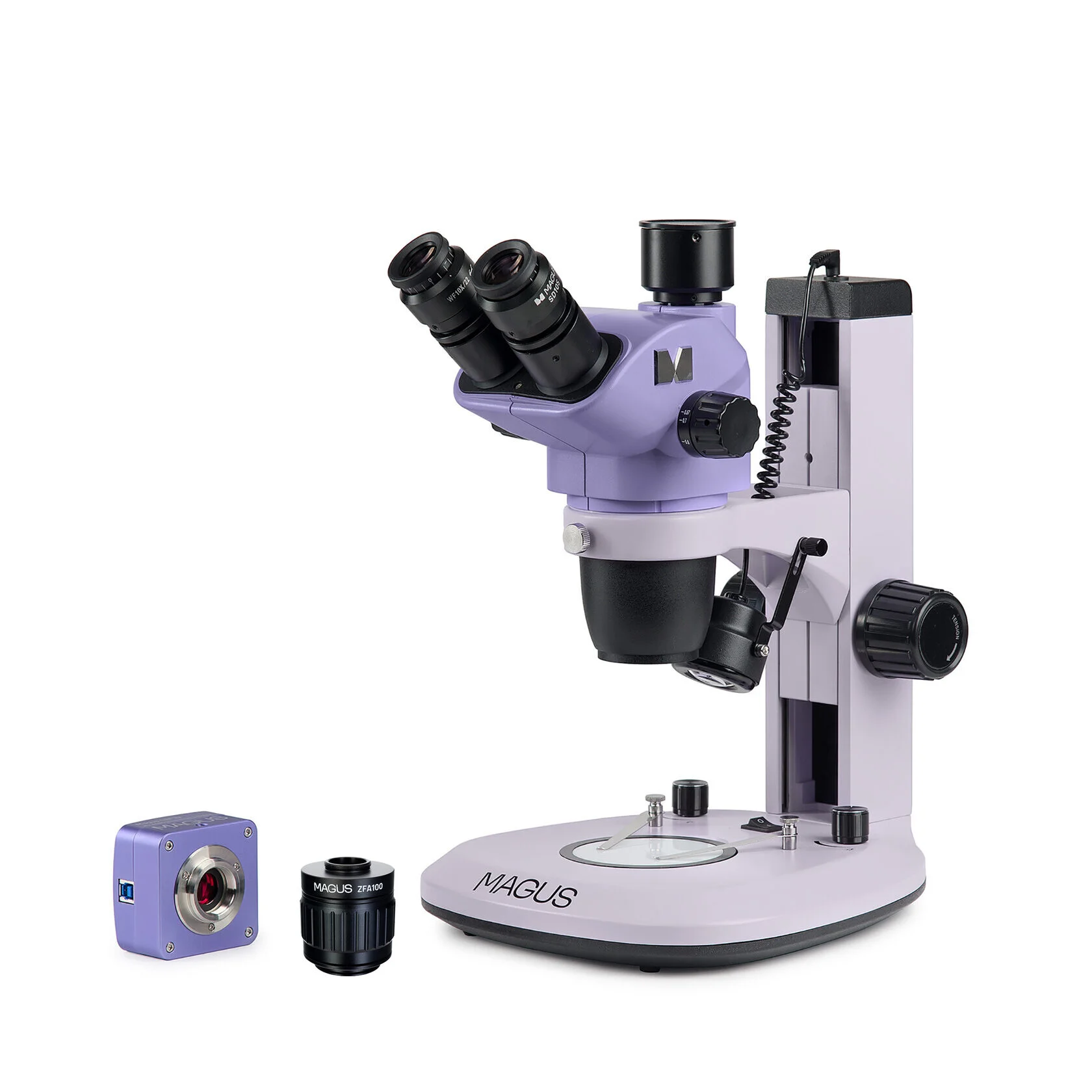

Микроскоп стереоскопический цифровой MAGUS Stereo D7T PLUS

Назначение

Микроскоп используется для реставрации, сборки, контроля качества, в зоологии и ботанике.

Описание

Стереоскопический микроскоп с оптической схемой Грену сохраняет ясность рельефа поверхности без потери пространственной ориентации и гарантирует необходимую глубину резкости при работе с трехмерными объектами.

Микроскоп плавно меняет увеличение в 6,7 раза в пределах 6,7–45 крат и при этом сохраняет рабочее расстояние 105 мм. Встроенные осветители проходящего и отраженного света для исследования полупрозрачных и непрозрачных объектов. Микроскоп предусматривает установку комплектующих для работы в поляризованном свете и в темном поле.

Камера в составе цифрового микроскопа документирует рабочий процесс, промежуточные и конечные результаты. Сенсор 20 Мпикс реализует необходимое разрешение при работе со стереоскопическим микроскопом. Матрица размером 1" с адаптером 1х выведет на экран компьютера поле зрения 19,5х13,1 мм при минимальном увеличении микроскопа.

Цифровая камера

Цифровая камера MAGUS CDF70 отличается низким уровнем шума и высокой светочувствительностью. Камера подходит для работы на полном диапазоне увеличения объектива микроскопа – от 0,67 до 4,5х.

Размер матрицы составляет 1", поэтому для установки на микроскоп используется адаптер C-mount 1х. На такой матрице однократный адаптер решает задачу «показать как можно большее поле зрения без искажений».

Сенсор 20 Мпикс формирует реалистичное изображение в разрешении 5440x3648 пикс. На таком разрешении частота кадров составляет 20 кадров в секунду, этого хватит для точной настройки фокуса микроскопа.

При разрешениях 2736x1824 пикс и 1824x1216 пикс частота увеличивается до 48 и 58 кадров в секунду соответственно. Переходы между кадрами становятся мягче, камера фиксирует малые перемещения объекта. Эти режимы подходят для демонстраций в аудитории, записи видео, наблюдения за подвижными объектами.

Интерфейс камеры USB 3.0 передает информацию в 10 раз быстрее, чем интерфейс USB 2.0.

Визуальная насадка

Тринокулярная визуальная насадка поворачивается на 360° и может быть зафиксирована в любом желаемом положении. Цифровая камера устанавливается в канал визуализации при помощи адаптера C-mount.

Световой поток не переключается, деление светового потока постоянное – 80% на окуляр, 20% на канал визуализации. Пользователь одновременно наблюдает изображение в окулярах и на экране.

В базовую комплектацию включены окуляры 10х/22 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.

Трансфокатор

Объектив плавно изменяет увеличение в 6,7 раза без потери фокуса с сохранением рабочего расстояния 105 мм. Микроскоп формирует прямое (неперевернутое) объемное изображение. Дополнительные насадки на объектив изменяют диапазон увеличения, поле зрения и рабочее расстояние микроскопа.

Фокусировка

Рукоятки грубой фокусировки расположены с обеих сторон штатива. Жесткость хода механизма грубой фокусировки регулируется.

Вставка в столик

В зависимости от объекта наблюдений выбирается прозрачная или черно-белая пластина. Прозрачная пластина обеспечивает равномерное освещение образца и оптимальное рассеивание света при наблюдении прозрачных и полупрозрачных объектов. Черно-белая пластина выбирается для исследования непрозрачных объектов на контрастном фоне: черная сторона – для светлых объектов, белая сторона – для темных.

Источники света

В микроскопе установлены светодиодный осветитель проходящего света (3 Вт) и осветитель отраженного света косого освещения (3 Вт). Срок службы светодиодов – 50 000 часов.

Аксессуары

Для микроскопа разработана широкая линейка аксессуаров.

Окуляры и насадки на объектив расширяют диапазон увеличения микроскопа.

Цифровые камеры выводят изображение с микроскопа на монитор.

Адаптеры C-mount соединяют камеру с микроскопом, кратность адаптера подбирается в зависимости от размера матрицы камеры.

Калибровочные слайды применяются для измерения объектов, цена деления специальных слайдов для стереомикроскопов – 0,1 мм.

Устройство поляризации используется для изучения анизотропных объектов.

Конденсор темного поля с ювелирным пинцетом позволит изучать драгоценные и полудрагоценные камни.

Кольцевой осветитель для бестеневого освещения рабочей области в отраженном свете.

Кольцевой осветитель с поляризатором уберет блики с изображения отполированных металлических поверхностей.

Механический предметный столик плавно, без рывков перемещает объекты по двум координатам и приносит дополнительные удобства пользователю при работе на увеличении свыше 20 крат.

Кольцевой осветитель с включением по секторам и осветитель типа «гусиная шея» используются для тонкой настройки освещения рабочей зоны. Свет выставляется под выбранным углом, создаются необходимые для исследования светотени, освещенной остается нужная часть объекта исследования.

Универсальные штативы расширят рабочую зону, предоставят больше свободы в выборе положения оптической головы над рабочим местом.

Цена на микроскоп MAGUS Stereo D7T PLUS по запросу: medwest1998@mail.ru

Технические характеристики

Конструкция микроскопа: прямой

Поле изображения: стереоскопическое

Методы исследования: светлое поле, темное поле (при доп. комплектации), поляризованный свет (при доп. комплектации)

Оптическая схема: Грену

Увеличение микроскопа, крат: 6,7–45 базовая комплектация (*опция: 3,4–270)

Визуальная насадка: тринокулярная

Тип визуальной насадки: поворотная на 360°, с фиксацией в любом положении

Увеличение C-mount адаптера, крат: 1

Угол наклона визуальной насадки: 45°

Межзрачковое расстояние, мм: 54–75

Посадочный диаметр окуляров, мм: 30

Окуляры, крат/поле, мм: 10x/22 с диоптрийной коррекцией ±5D, удаленный зрачок (*опция: опция: 10x/22 мм со шкалой, 15x/16, 20х/12, 25x/9, 30x/8)

Объектив панкратический, крат/рабочее расстояние, мм/поле зрения с окуляром 10х, мм: 0,67–4,5/105/32,8–4,9 (*опция: при использовании дополнительных окуляров и насадок на объектив: 3,4–270/177, 47, 26/65,7–0,9)

Коэффициент трансфокации: 6,7:1

Вставка в столик: черно-белая пластина Ø95 мм, прозрачная пластина

Механизм фокусировки: рукоятки грубой фокусировки расположены с двух сторон

Ход грубой фокусировки, мм: 106

Механизм регулировки жесткости грубой фокусировки: есть

Способ освещения: проходящий и отраженный свет

Источник проходящего света: светодиод 3 Вт, с регулируемой яркостью

Источник отраженного света: осветитель косого освещения – светодиод 3 Вт, с регулируемой яркостью

Возможные насадки на объектив, крат: 0,5; 1,5; 2

Конденсор темного поля: *опция

Устройство простой поляризации: *опция

Источник питания, В/Гц: сеть переменного тока, 115–230 / 50/60

Диапазон рабочих температур, °C: 0… 40

Диапазон рабочей влажности, %: 20… 85

Камера

Сенсор: SONY Exmor CMOS

Цветной/монохромный: цветной

Число мегапикселей: 20

Максимальное разрешение, пикс: 5440x3648

Размер сенсора: 1'' (13,06x8,76 мм)

Размер пикселя, мкм: 2,4x2,4

Светочувствительность: 462 мВ при 1/30 с

Отношение сигнал/шум: 0,21 мВ при 1/30 с

Время выдержки: 0,1 мс–15 с

Возможность записи видео: есть

Кадровая частота, кадров в секунду @ при разрешении, пикс: 20@5440x3648; 48@2736x1824; 58@1824x1216

Место установки: канал визуализации, окулярный тубус вместо окуляра

Формат изображения: *.jpg, *.bmp, *.png, *.tif

Формат видеороликов: *.wmv, *.avi, *.h264 (Win 8 или выше), *h265 (Win 10 или выше)

Спектральный диапазон, нм: 380–650 (с ИК-фильтром)

Тип затвора: ERS (электронный скользящий затвор)

Баланс белого: авто/ручной

Контроль экспозиции: авто/ручной

Программные возможности: размер изображения, яркость, время выдержки

Выход: USB 3.0, 5 Гб/с

Системные требования: Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, CD-ROM, монитор 17" и больше

Программное обеспечение: MAGUS View

Тип крепления: C-mount

Корпус: цельнолитой алюминиевый
