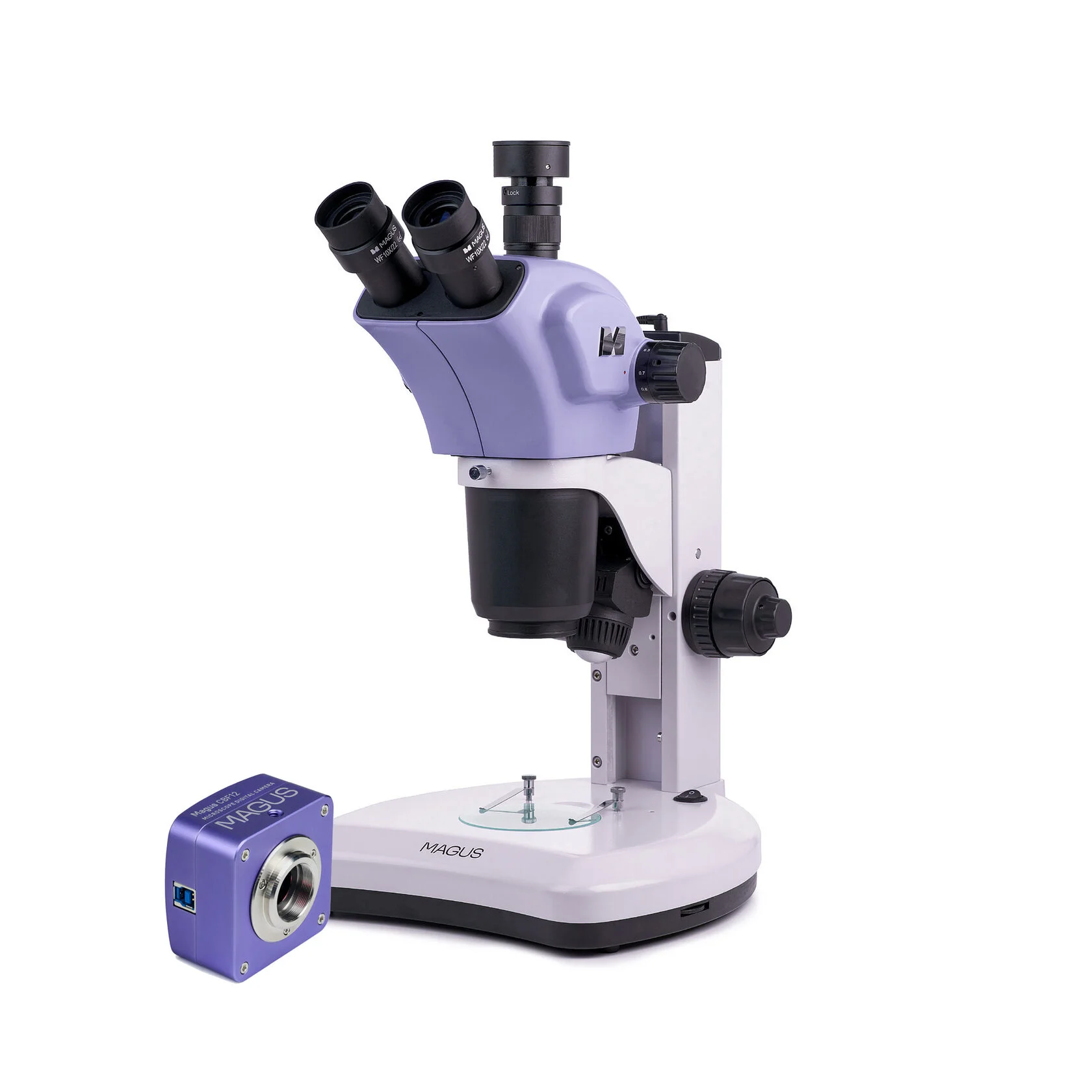

Микроскоп стереоскопический цифровой MAGUS Stereo D9T

Назначение

Микроскоп увеличивает изображение объекта без потери пространственной ориентации, под ним комфортно проводить микроманипуляции с объектами в рабочей области 110–188 мм, поэтому микроскоп используется для реставрации, пайки, сборки, контроля качества и других подобных операций.

Описание

Стереомикроскоп предназначен для наблюдения объемных объектов и деталей их структуры с сохранением виртуальной объемности и ясности рельефа поверхности. Микроскоп оснащен встроенными осветителями проходящего и отраженного света для исследования прозрачных и непрозрачных объектов. Доступна опция для работы в поляризованном свете.

Оптическая схема Грену обеспечивает высокую глубину резкости и хорошую объемность изображения за счет угла стереоскопичности 15 градусов.

Цифровая камера

Цифровая камера MAGUS CBF12 разработана для работы по методу светлого поля.

Камера оснащена сенсором 20 Мпикс и формирует реалистичное изображение в разрешении 5120x3840 пикс. Камера рекомендуется для работы с объективами 4х и 10х микроскопа плоского поля и со стереомикроскопом. При работе с объективами малого увеличения камера позволит различить больше мелких деталей.

При максимальном разрешении видеозапись ведется с частотой 20 кадров в секунду. Этого достаточно для точной настройки фокуса микроскопа.

При разрешении 2560x1920 пикс частота увеличивается до 45 кадров в секунду. Переходы между кадрами становятся мягче, камера фиксирует совсем малые перемещения препарата. Этот режим подходит для демонстраций в аудитории, записи видео быстротекущих процессов, наблюдения за подвижными объектами.

Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах.

Визуальная насадка

Тринокулярная визуальная насадка поворачивается на 360°. Цифровая камера устанавливается в вертикальный тубус с каналом визуализации. C-mount адаптер для установки камеры идет в комплекте микроскопа.

Трансфокатор

Объектив плавно изменяет увеличение в 9 раз без потери фокуса. Микроскоп формирует прямое (неперевернутое) объемное изображение. Дополнительные насадки на объектив изменяют диапазон увеличения, поле зрения и рабочее расстояние микроскопа.

Фокусировка

Коаксиальные рукоятки грубой и тонкой фокусировки расположены с двух сторон штатива. Тонкой фокусировкой удобно пользоваться для точной настройки при работе на увеличении свыше 40 крат. Жесткость хода механизма грубой фокусировки регулируется.

Вставки в столик

В зависимости от объекта наблюдений выбирается прозрачная, белая или черно-белая пластина. Прозрачная и белая пластины обеспечивают равномерное освещение образца и оптимальное рассеивание света при наблюдении прозрачных и полупрозрачных объектов. Черно-белая пластина выбирается для исследования непрозрачных объектов на контрастном фоне: черная сторона – для светлых объектов, белая сторона – для темных.

Источники света

В микроскопе установлены светодиодный осветитель проходящего света (5 Вт) и осветитель отраженного света косого освещения (3 Вт). Срок службы светодиодов – 50 000 часов.

Аксессуары

Для микроскопа разработана линейка аксессуаров. Окуляры и насадки на объектив расширяют диапазон увеличения микроскопа. Насадка 0,5 крат увеличивает рабочее расстояние. Цифровые камеры выводят изображение с микроскопа на монитор. Калибровочные слайды применяются для измерения объектов, цена деления специальных слайдов для стереомикроскопов – 0,1 мм. Поляризационное устройство уберет блики с изображения отполированных металлических поверхностей.

Цена на микроскоп MAGUS Stereo D9T по запросу: medwest1998@mail.ru
В исполнении MAGUS D9T LCD микроскоп комплектуется монитором MAGUS MCD20 для визуализации изображений

Технические характеристики

Конструкция микроскопа: прямой

Поле изображения: стереоскопическое

Методы исследования: светлое поле, поляризованный свет (при доп. комплектации)

Оптическая схема: Грену

Посадочный диаметр оптической головки, мм: 88

Увеличение микроскопа, крат: 7–63 базовая комплектация (*опция: 3,5–315)

Визуальная насадка: тринокулярная

Тип визуальной насадки: поворотная на 360°

Угол наклона визуальной насадки: 45°

Межзрачковое расстояние, мм: 53–75

Посадочный диаметр окуляров, мм: 30

Диоптрийная коррекция: ±5D на каждом окуляре

Окуляры, крат/поле, мм: 10х/22, удаленный зрачок (*опция: 15x/15, 16x/15, 20х/12, 25x/9)

Объектив панкратический, крат/рабочее расстояние, мм/поле зрения с окуляром 10х, мм: 0,7–6,3/110/31,43–3,49 (*опция: с насадкой 0,5x: 0,35–3,15/188/62,85–6,98; с насадкой 2x: 1,4–12,6/40,4/15,71–1,745)

Коэффициент трансфокации: 9:1

Вставка в столик: черно-белая пластина Ø90 мм, белая пластина Ø90 мм, прозрачная пластина Ø90 мм

Механизм фокусировки: рукоятки грубой и тонкой фокусировки коаксиальные, расположены с двух сторон

Ход грубой фокусировки, мм: 83

Цена деления тонкой фокусировки, мкм: 2

Механизм регулировки жесткости грубой фокусировки: есть

Способ освещения: проходящий и отраженный свет

Источник проходящего света: светодиод 5 Вт

Источник отраженного света: осветитель косого освещения – светодиод 3 Вт

Устройство простой поляризации: *опция

Источник питания, В/Гц: сеть переменного тока, 220/50

Габаритные размеры без упаковки (ШхВхД), не более, мм: 280x463x335

Масса без упаковки, не более, кг: 8

Камера

Сенсор: Aptina CMOS

Цветной/монохромный: цветной

Число мегапикселей: 20

Максимальное разрешение, пикс: 5120x3840

Размер сенсора: 1/1,8" (7,17x5,38 мм)

Размер пикселя, мкм: 1,4x1,4

Светочувствительность: 8,4 кэ-/лк·с

Время выдержки: 0,2 мс – 15 с

Возможность записи видео: есть

Кадровая частота, кадров в секунду @ при разрешении, пикс: 20@5120x3840, 45@2560x1920

Место установки: канал визуализации, окулярный тубус вместо окуляра

Формат изображения: *.jpg, *.bmp, *.png, *.tif

Формат видеороликов: *.wmv, *.avi, *.h264 (Win 8 или выше), *.h265 (Win 10 или выше)

Спектральный диапазон, нм: 380–650 (с ИК-фильтром)

Тип затвора: ERS (электронный скользящий затвор)

Баланс белого: авто/ручной

Контроль экспозиции: авто/ручной

Программные возможности: размер изображения, яркость, время выдержки

Выход: USB 3.0, 5 Гб/с

Системные требования: Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, монитор 17" и больше

Программное обеспечение: MAGUS View

Тип крепления: C-mount

Корпус: цельнолитой алюминиевый

Питание: постоянный ток, 5 В, от USB-порта компьютера
