Микроскоп стереоскопический цифровой MAGUS Stereo D8TR

Назначение

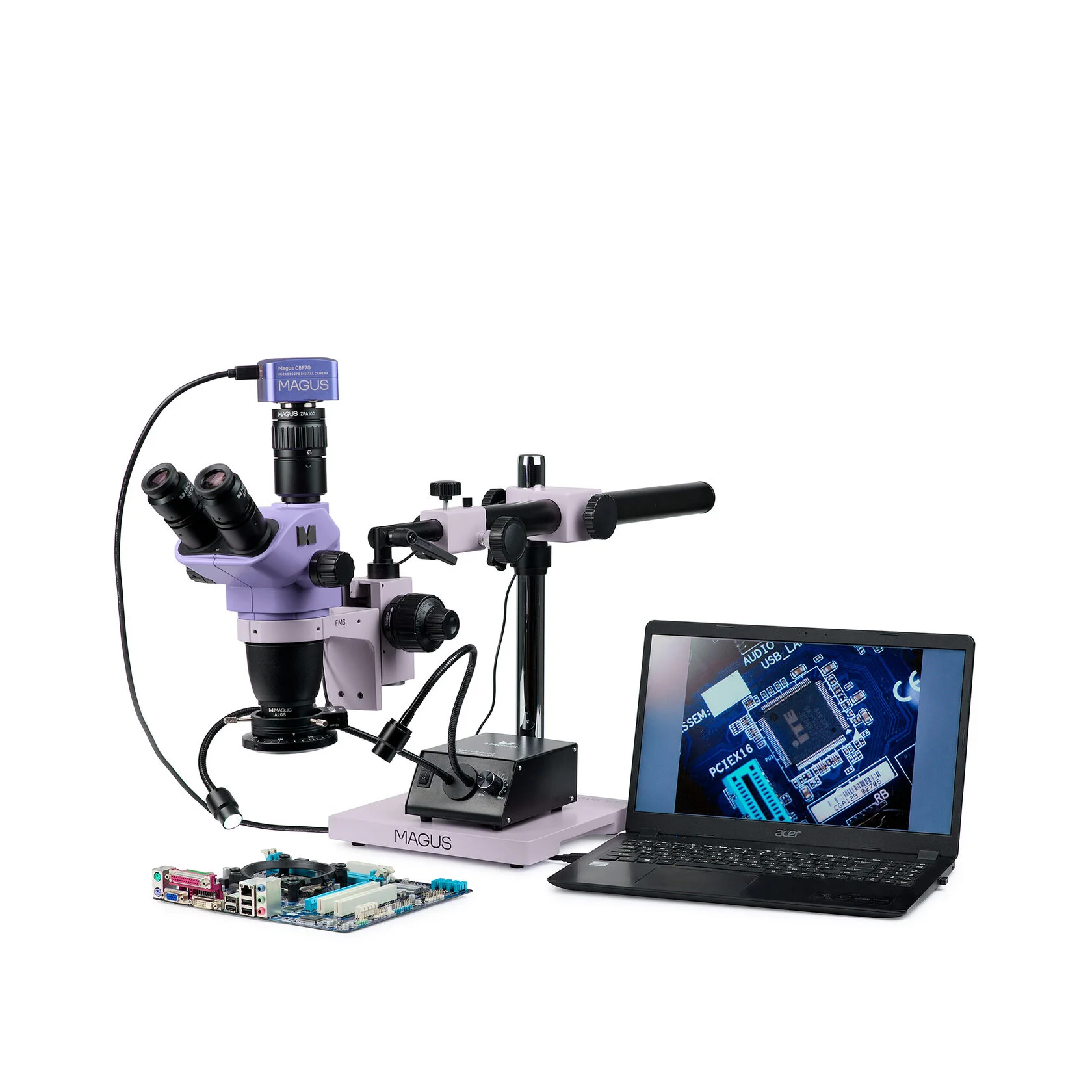

Предназначен для пайки, ремонта и контроля качества изделий создано на базе оптической головы серии MAGUS Stereo 8H и универсального штатива MAGUS UT2.

Стереоскопический микроскоп с оптической схемой Грену сохраняет ясность рельефа поверхности без потери пространственной ориентации и гарантирует необходимую глубину резкости. Тринокулярный микроскоп подходит тем, кто предпочитает сохранять привычное положение тела при работе с инструментом и смотреть в окуляры.

Камера в составе цифрового микроскопа документирует рабочий процесс, промежуточные и конечные результаты. Камера оснащена интерфейсом USB 3.2 Gen 2 и выводит изображение на экран компьютера. Скорость передачи данных в 20 раз выше, чем у камер с интерфейсом USB 2.0.

Микроскоп оснащен двумя осветителями отраженного света: кольцевым с поляризационным фильтром и осветителем типа «гусиная шея».

Микроскоп оптимизирует рабочее место оператора, повышает комфорт работы и продуктивность специалиста.

Цифровая камера

Цифровая камера, установленная в канал визуализации при помощи адаптера C-mount, задокументирует промежуточные и конечные этапы работы. Эта функция используется для контроля качества и создания информационной базы. Камера 21 Мпикс на однократном C-Mount адаптере реализует необходимое разрешение при работе со стереоскопическим микроскопом, а матрица размером 4/3" выведет на экран максимально возможное поле зрения. При минимальном увеличении микроскопа поле зрения на экране компьютера составит 53,5x37 мм.

Оптическая голова

Панкратический объектив плавно изменяет увеличение в 8,4 раза без потери фокуса. Микроскоп формирует прямое (неперевернутое) объемное изображение. Дополнительная насадка на объектив 0,5х изменяет диапазон увеличения, поле зрения и рабочее расстояние микроскопа.

Увеличение 3,25–27,5х и рабочее расстояние 177 мм для пайки достигаются с применением насадки 0,5х.

Увеличение 6,5–55х и рабочее расстояние 105 мм для контроля качества достигаются без использования насадки 0,5х.

Манипуляции с инструментом требуют от микроскопа большего поля зрения, чем визуальное наблюдение при контроле качества. При наблюдении в окуляры диаметр поля зрения с насадкой 0,5х составляет 67,7 мм при увеличении микроскопа 3,25х, а при увеличении 27,5х – 8 мм.

В базовую комплектацию включены окуляры 10х/22 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.

Осветители

Решение разных задач требует разные виды освещения. В комплект вошли два осветителя. Кольцевой осветитель с поляризатором убирает блики с металла. Осветитель типа «гусиная шея» создает тени, которые необходимы нашему зрению для определения рельефа поверхности.

Штатив

Универсальный штатив с тяжелым основанием сводит к минимуму вибрации от перемещения, а длинная горизонтальная штанга расширяет рабочую зону.

Во время работы не всегда удобно передвигать объект под оптической осью микроскопа. Иногда комфортнее переместить саму оптическую голову. Ручка микроподвижки плавно перемещает оптическую голову в горизонтальной плоскости вперед-назад.

Штатив заканчивается механизмом, который изменяет угол наклона оптической оси. При необходимости оператор наблюдает под углом объект, который лежит на столе. Эта функция добавляет удобство и для манипуляций, и для проверки качества пайки, и для изучения изогнутых объектов.

Механизм фокусировки

Механизм фокусировки реализует грубую и тонкую фокусировку. Тонкая фокусировка облегчает работу на увеличении выше 40 крат. Рукоятки фокусировки расположены коаксиально с двух сторон. Жесткость хода механизма грубой фокусировки регулируется.

Аксессуары и другие готовые решения

Комфортные условия операторов повышают продуктивность работы. Наши готовые решения опираются на опыт инженеров-электронщиков, но MAGUS предлагает и другие комплектующие, из которых вы можете собрать набор исходя из бюджета, собственных предпочтений и решаемых задач, а в будущем дополнить набор необходимыми аксессуарами.

Цена на микроскоп MAGUS Stereo D8TR по запросу: medwest1998@mail.ru

Технические характеристики

Конструкция микроскопа: прямой

Поле изображения: стереоскопическое

Методы исследования: светлое поле

Оптическая схема: Грену

Посадочный диаметр оптической головки, мм: 76

Увеличение микроскопа, крат: 6,5–55; с насадкой 0,5х: 3,25–27,5

Визуальная насадка: тринокулярная

Угол наклона визуальной насадки: 45°

Межзрачковое расстояние, мм: 54–75

Посадочный диаметр окуляров, мм: 30

Диоптрийная коррекция: ±5D на каждом окуляре

Окуляры, крат/поле, мм: 10x/22, удаленный зрачок (*опция: 10x/22 мм со шкалой, 15x/16, 20х/12, 25x/9, 30x/8)

Объектив панкратический, крат/рабочее расстояние, мм/поле зрения с окуляром 10х, мм: 0,65–5,5/105/33,8–4; с насадкой 0,5х: 0,325–2,75/177/67,7–8 (*опция: при использовании дополнительных окуляров и насадок на объектив: 3,25–33/177, 47, 26/67,7–0,9)

Коэффициент трансфокации: 8,4:1

Механизм фокусировки: рукоятки грубой и тонкой фокусировки коаксиальные, расположены с двух сторон

Ход грубой фокусировки, мм: 45

Цена деления тонкой фокусировки, мкм: 2

Механизм регулировки жесткости грубой фокусировки: есть

Диаметр горизонтальной штанги штатива, мм: 38

Длина горизонтальной штанги штатива, мм: 470

Диаметр вертикальной штанги штатива, мм: 38

Длина вертикальной штанги штатива, мм: 493

Диапазон перемещения штатива по горизонтали, мм: 380

Максимальная высота объекта, мм: при работе без насадки – 150; при работе с насадкой 0,5х – 65

Диаметр установочного пальца, мм: 32

Размеры основания штатива, мм: 252x252x30

Способ освещения: отраженный свет

Источник отраженного света: осветитель кольцевой с поляризационным фильтром, с регулируемой яркостью; осветитель типа «гусиная шея», с регулируемой яркостью

Возможные насадки на объектив, крат: 1,5; 2

Источник питания, В/Гц: сеть переменного тока, 115–230 / 50/60

Камера

Сенсор: SONY Exmor CMOS

Цветной/монохромный: цветной

Число мегапикселей: 21

Максимальное разрешение, пикс: 5280x3956

Размер сенсора: 4/3" (17,4x13,0 мм)

Размер пикселя, мкм: 3,3x3,3

Светочувствительность: 982,8 мВ при 1/30 с

Отношение сигнал/шум: 0,55 мВ при 1/30 с, 43,9 дБ

Шум считывания: 4,58 e-

Полезная емкость пикселя: 24600 e-

Коэффициент преобразования: 6,017 эл./ед. АЦП

Время выдержки: 0,1 мс–15 с

Возможность записи видео: есть

Кадровая частота, кадров в секунду @ при разрешении, пикс: 49@5280x3956 (8 бит), 25@5280x3956 (12 бит), 115@2640x1978 (8 бит), 55@2640x1978 (12 бит), 240@1760x1318 (8 бит), 117@1760x1318 (12 бит)

Динамический диапазон, дБ: 72

Место установки: канал визуализации, окулярный тубус вместо окуляра

Формат изображения: *.jpg, *.bmp, *.png, *.tif

Формат видеороликов: *.wmv, *.avi, *.h264 (Win 8 или выше), *.h265 (Win 10 или выше)

Спектральный диапазон, нм: 380–650 (с ИК-фильтром)

Тип затвора: ERS (электронный скользящий затвор)

Баланс белого: авто/ручной

Контроль экспозиции: авто/ручной

Программные возможности: размер изображения, яркость, время выдержки

Выход: USB 3.2 Gen 2 (Type-C), 10 Гб/с

Системные требования: Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.2 Gen 2, монитор 17" и больше

Программное обеспечение: MAGUS View

Тип крепления: C-mount

Корпус: цельнолитой алюминиевый

Питание: постоянный ток, 5 В, от USB-порта компьютера
